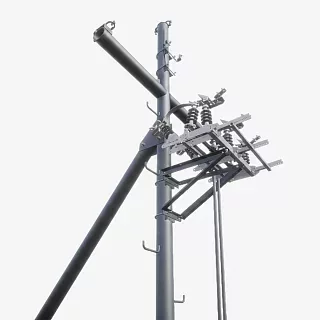

Промежуточная опора Пт10-3

Описание

Промежуточная опора Пт10-3 — металлическая трубчатая опора для воздушных линий электропередачи напряжением 6–10 кВ, предназначенная для установки на прямолинейных участках трассы. Конструкция обеспечивает надёжное поддержание проводов на нормативной высоте и восприятие вертикальных и поперечных нагрузок от веса проводов, ветра и гололёда.

Опора применяется при строительстве и реконструкции распределительных сетей, на объектах энергетики, промышленности и коммунальной инфраструктуры.

Назначение и область применения

Промежуточная опора Пт10-3 используется:

• на прямых участках ВЛ 6–10 кВ без значительных углов поворота;
• в распределительных сетях населённых пунктов;
• на промышленных и инфраструктурных объектах;
• при новом строительстве и модернизации линий электропередачи.

Опора работает как поддерживающая и не предназначена для восприятия значительных продольных усилий тяжения (для этого применяются анкерные и концевые опоры).

Технические характеристики

Тип: промежуточная опора.
Класс линии: ВЛ 6–10 кВ.

Стойка:

• Высота — 9000 мм.
• Профиль — 127 × 9 мм.

Траверса:

• Длина — 2000 мм.
• Профиль — 127 × 9 мм.

Защитное покрытие:

• горячее цинкование;
• порошковое / полимерное окрашивание.

Расчётный срок службы: до 30 лет.

Конструкция и материалы

Опора представляет собой стальную трубчатую конструкцию с траверсой под установку изоляторов и линейной арматуры. Такое решение обеспечивает необходимую жёсткость при сравнительно небольшой массе.

Материалы изготовления:

• сталь 09Г2С;
• обсадные и электросварные трубы (возможность изготовления из материалов согласно Арх. № 4.0639).

Трубчатое исполнение удобно для транспортировки, монтажа и эксплуатации в различных климатических зонах.

Антикоррозионная защита

Для защиты от коррозии применяется:

• горячее цинкование по ГОСТ 9.307;
• при необходимости — порошковое или полимерное окрашивание.

Комбинация покрытий повышает стойкость к атмосферным и промышленным воздействиям и снижает затраты на обслуживание.

Монтаж и эксплуатация

Монтаж выполняется по проектной документации ВЛ с учётом:

• типа фундамента и характеристик грунта;
• ветрового и гололёдного района;
• требуемых габаритов до земли и пересечений.

В процессе эксплуатации рекомендуется периодический осмотр состояния покрытия и узлов крепления.

Комплектация

В стандартную поставку входят:

• стойка опоры;
• траверса;
• крепёжные элементы;
• защитное покрытие.

По запросу возможно изготовление по индивидуальным чертежам и КД заказчика.

Нормативная база

Изготовление и расчёт выполняются с учётом требований действующих нормативов.

СП:

• СП 16.13330 «Стальные конструкции».
• СП 20.13330 «Нагрузки и воздействия».
• СП 22.13330 «Основания и фундаменты».

ГОСТ:

• ГОСТ 19281 — прокат из стали 09Г2С.
• ГОСТ 9.307 — горячее цинкование.
• ГОСТ 8732 и 8734 — стальные трубы.

Отраслевые документы:

• ПУЭ (7-е издание).
• СО 153-34.20.121-2006.
• РД 34.20.504-94.

Преимущества опоры Пт10-3

• Надёжная работа на прямых участках ВЛ 6–10 кВ.
• Долговечная антикоррозионная защита.
• Рациональное соотношение прочности и массы.
• Совместимость с типовой арматурой 6–10 кВ.
• Срок службы до 30 лет при соблюдении условий эксплуатации.
