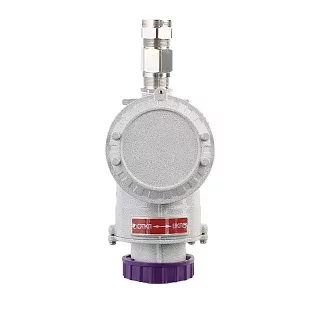

Взрывозащищенный силовой разъем РГМ-16-250-4
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенный силовой разъем РГМ-16-250-4 рассчитан на номинальный ток 16 А и напряжение 250 В. Модель имеет контактную схему 3P+N+PE: три рабочих полюса, нейтральный контакт N и отдельный защитный контакт PE.
Для исполнения на 250 В используется синяя цветовая кодировка. От моделей РГМ-16-250-2 и РГМ-16-250-3 данный разъем отличается наличием нейтрального контакта и увеличенным корпусом.
Диаметр корпуса составляет 125 мм, общая высота — 254 мм, глубина корпуса — 182 мм. Для установки кабельных вводов предусмотрены два резьбовых присоединительных отверстия M32×1,5. Межосевые размеры крепления составляют 75 × 140 мм, диаметр крепёжных отверстий — 9 мм.
Масса разъема — 2,57 кг.
Технические характеристики
Применение
РГМ-16-250-4 предназначен для разъемного подключения электрооборудования с рабочим напряжением 250 В и токовой нагрузкой до 16 А.
Контактная схема 3P+N+PE применяется в цепях, где помимо трёх рабочих проводников требуется нейтральный контакт N и отдельный защитный контакт PE.
При подборе ответной вилки необходимо учитывать соответствие по номинальному току 16 А, напряжению 250 В и контактной схеме 3P+N+PE.
Преимущества практического использования
РГМ-16-250-4 представляет собой исполнение на 250 В с наиболее полной контактной схемой среди моделей РГМ-16 этого напряжения — 3P+N+PE.
Синяя цветовая кодировка позволяет быстро идентифицировать исполнение на 250 В среди разъемов серии, рассчитанных на другие напряжения.
Два присоединительных отверстия M32×1,5 позволяют подобрать кабельные вводы под применяемый кабель. Увеличенный корпус обеспечивает размещение контактной группы 3P+N+PE, а фиксированные монтажные размеры позволяют заранее подготовить место установки.
Купить Взрывозащищенный силовой разъем РГМ-16-250-4
В НПО «Легион» можно заказать взрывозащищенный силовой разъем РГМ-16-250-4.
При заказе необходимо указать параметры кабеля и требуемые кабельные вводы. Для подбора ответной вилки учитываются номинальный ток 16 А, напряжение 250 В и контактная схема 3P+N+PE.
