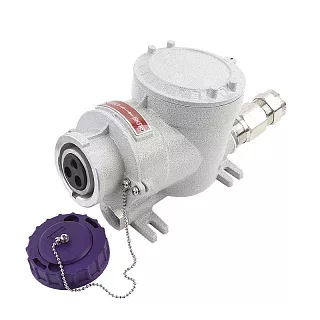

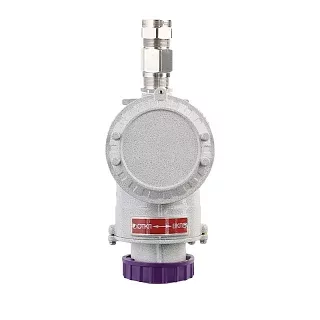

Взрывозащищенный силовой разъем РГМ-32-500-4
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенный силовой разъем РГМ-32-500-4 рассчитан на номинальный ток 32 А и напряжение 500 В. Контактная схема 3P+N+PE включает три рабочих полюса, нейтральный контакт N и отдельный защитный контакт PE.
Для исполнения на 500 В используется чёрная цветовая кодировка. От модели РГМ-32-500-3 данный разъем отличается наличием нейтрального контакта при сохранении тех же значений номинального тока и напряжения.
Диаметр корпуса составляет 125 мм, общая высота — 254 мм, глубина корпуса — 182 мм. Для установки кабельных вводов предусмотрены два резьбовых присоединительных отверстия M32×1,5. Межосевые размеры крепления составляют 75 × 140 мм, диаметр крепёжных отверстий — 9 мм.
Масса разъема — 2,67 кг.
Технические характеристики
Применение
РГМ-32-500-4 предназначен для разъемного подключения электрооборудования с рабочим напряжением 500 В и токовой нагрузкой до 32 А.
Контактная схема 3P+N+PE применяется в цепях, где требуются три рабочих проводника, нейтральный проводник N и отдельный защитный проводник PE.
При подборе ответной вилки необходимо учитывать номинальный ток 32 А, напряжение 500 В и контактную схему 3P+N+PE.
Преимущества практического использования
РГМ-32-500-4 представляет собой исполнение на 500 В с контактной схемой 3P+N+PE и подходит для подключения оборудования, которому требуется отдельный нейтральный контакт.
Чёрная цветовая кодировка позволяет визуально идентифицировать исполнение на 500 В среди разъемов серии с другими рабочими напряжениями.
Два присоединительных отверстия M32×1,5 позволяют подобрать кабельные вводы с учётом конструкции и диаметра применяемого кабеля. Унифицированные монтажные размеры упрощают размещение разъема совместно с другими исполнениями РГМ-32.
Купить Взрывозащищенный силовой разъем РГМ-32-500-4
В НПО «Легион» можно заказать взрывозащищенный силовой разъем РГМ-32-500-4.
При заказе необходимо указать параметры кабеля и требуемые кабельные вводы. Для подбора ответной вилки учитываются номинальный ток 32 А, напряжение 500 В и контактная схема 3P+N+PE.
