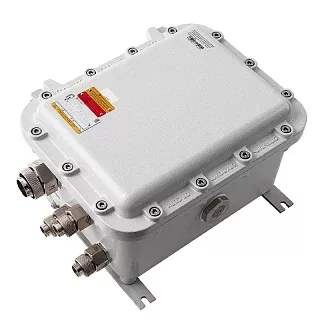

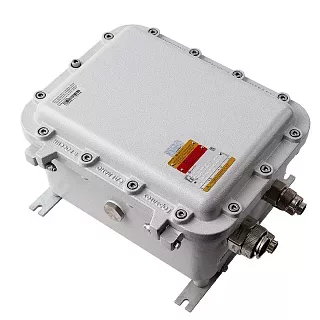

Взрывозащищенная клеммная коробка ЩОРВ654526
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ654526 — крупный типоразмер серии ЩОРВ с внутренними размерами 570×370×150 мм. Корпус рассчитан на многорядное размещение клеммных зажимов и организацию большого количества электрических соединений.
По длине и ширине ЩОРВ654526 соответствует ЩОРВ654533, но отличается меньшей глубиной: внешняя глубина составляет 265 мм вместо 337 мм, внутренняя — 150 мм вместо 222 мм. При этом для обоих типоразмеров предусмотрено одинаковое максимально допустимое количество клемм.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ6545А | 540 × 340 | 2 | 0,995 |
| Панель из нержавеющей стали Щ6545Н | 540 × 340 | 2 | 2,967 |
Для ЩОРВ654526 предусмотрена монтажная панель размером 540×340 мм толщиной 2 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 364 (102 в одном ряду) |
| 4 | 304 (85 в одном ряду) |
| 6 | 183 (66 в одном ряду) |
| 10 | 144 (52 в одном ряду) |
| 16 | 120 (43 в одном ряду) |
| 35 | 80 (32 в одном ряду) |
| 50 | 56 (28 в одном ряду) |
| 70 | 32 (25 в одном ряду) |
| 120/150 | 10 |
| 240 | 9 |
ЩОРВ654526 позволяет разместить до 364 клемм для проводников сечением 2,5 мм², до 304 — для 4 мм², до 183 — для 6 мм² и до 144 — для 10 мм². Для позиций 120/150 и 240 мм² предусмотрено соответственно до 10 и 9 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 32/32 | 20/20 |
| 1 | 32/32 | 20/20 |
| 2 | 23/23 | 14/14 |
| 3 | 16/16 | 10/10 |
| 4 | 14/14 | 8/8 |
| 5 | 8/8 | 5/5 |
| 6 | 6/6 | 4/4 |
| 7 | 5/5 | 3/3 |
| 8 | 4/4 | 2/2 |
Для ЩОРВ654526 предусмотрены кабельные вводы кодов 01–8. Для кодов 01 и 1 допускается до 32/32 вводов по стороне А и до 20/20 по стороне В. Для кода 8 предусмотрено до 4/4 вводов по стороне А и до 2/2 по стороне В.
Технические характеристики
Применение
ЩОРВ654526 подходит для крупных соединительных и распределительных схем с большим количеством клеммных соединений. Внутренние размеры 570×370×150 мм позволяют формировать многорядную компоновку клемм для проводников различных сечений.
При подборе учитываем количество и сечение проводников, требуемое число клемм, тип и количество кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
ЩОРВ654526 позволяет разместить до 364 клемм для проводников сечением 2,5 мм², до 304 — для 4 мм² и до 183 — для 6 мм². Предусмотрена установка клемм для позиций вплоть до 120/150 и 240 мм².
Корпус имеет те же длину и ширину, что ЩОРВ654533, но меньшую глубину — 265 мм. Для модели предусмотрены кабельные вводы всех кодов 01–8 и монтажная панель размером 540×340 мм.
Следующий типоразмер — ЩОРВ725235 с внешними габаритами 723×523×359 мм и массой 83,8 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ654526
Мы можем подобрать ЩОРВ654526 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.
