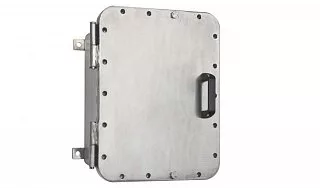

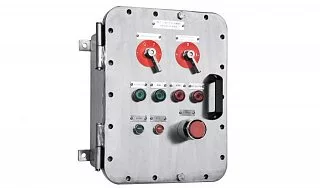

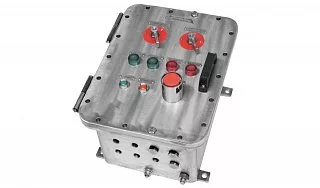

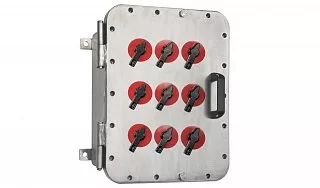

Взрывозащищенный корпус УНВ-Н(В)-61 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-61 из нержавеющей стали AISI 316L предназначен для размещения электротехнической аппаратуры, распределительных и управляющих компонентов во взрывоопасных средах. Значительная монтажная площадь и увеличенная глубина позволяют использовать модель для оборудования со сложной внутренней компоновкой и многочисленными кабельными подключениями.
Наружные габариты корпуса — 670 × 470 × 372 мм, внутренние размеры — 600 × 400 × 307 мм. Масса — 155 кг. Конструкция предусматривает монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Для серии предусмотрены исполнения с маркировкой взрывозащиты 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются выбранной комплектацией.
Степень защиты оболочки — IP66/67. Для обеспечения IP67 предусмотрена дополнительная прокладка по периметру крышки. Температурные исполнения предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Для установки кабельных вводов возможно выполнение резьбовых отверстий на коротких и длинных стенках корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона | Длинная сторона |
|---|---|---|
| M20 | 35 | 55 |
| M25 | 22 | 36 |
| M32 | 20 | 27 |
| M40 | 13 | 13 |
| M50 | 9 | 13 |
| M63 | 6 | 8 |
| M75 | 4 | 5 |
| M90 | 4 | 3 |
Значения относятся к отверстиям одного типоразмера. При комбинировании различных размеров резьбы необходимо соблюдать допустимые расстояния между отверстиями и требования к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-61 используется для комплектации крупногабаритных взрывозащищённых распределительных щитов, устройств управления электродвигателями, систем технологического контроля и промышленной автоматизации.
Внутреннее пространство позволяет предусматривать размещение коммутационной и защитной аппаратуры, трансформаторов, сборных шин и нескольких групп клеммных соединений. Конкретная комплектация определяется габаритами компонентов, их электрическими характеристиками и допустимым тепловыделением.
Корпус может применяться на химических, нефтехимических и нефтегазовых предприятиях, где предъявляются повышенные требования к коррозионной стойкости оборудования. Эксплуатация готового изделия во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Основная особенность УНВ-Н(В)-61 — сочетание большой монтажной поверхности и внутренней глубины 307 мм. Такая геометрия предоставляет пространство для оборудования с выступающими элементами, разделения функциональных узлов и организации внутренних электрических соединений.
Конструкция допускает размещение до 55 отверстий M20 или 36 отверстий M25 на длинной стороне. Возможность использования кабельных вводов с резьбой до M90 позволяет согласовывать конфигурацию подключений с требованиями конкретного электротехнического устройства.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость в соответствующих агрессивных промышленных средах. Взрывонепроницаемая оболочка Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту от проникновения пыли и воды в соответствующем исполнении.
Купить Взрывозащищенный корпус УНВ-Н(В)-61 из нержавеющей стали AISI 316L
НПО «Легион» поставляет взрывозащищённые корпуса УНВ-Н(В)-61 из нержавеющей стали AISI 316L для комплектации распределительного оборудования и систем промышленной автоматизации.
Для подбора необходимо предоставить назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемой аппаратуры. При согласовании комплектации учитываются характеристики электрических цепей, расположение внутренних компонентов, количество, тип и размеры кабельных вводов, температурное исполнение и дополнительное оснащение.
