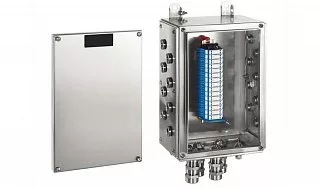

Взрывозащищенная клеммная коробка КНВ-Н 4422 из нержавеющей стали AISI 316L с фланцами
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 4422 из нержавеющей стали AISI 316L с фланцами предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах, где требуется взрывозащищённое исполнение электрооборудования.
Корпус и крышка изготовлены из нержавеющей стали AISI 316L. Материал отличается высокой коррозионной стойкостью и подходит для эксплуатации в производственных помещениях и на наружных установках, в том числе при повышенной влажности и воздействии агрессивных промышленных сред.
Фланцевая конструкция позволяет разместить значительное количество кабельных вводов. За счёт прямоугольной формы корпуса левая и правая стороны имеют большую доступную площадь для отверстий, чем верхняя и нижняя. Внутри коробки клеммные терминалы устанавливаются на DIN-рейках, а компоновка формируется под конкретную электрическую схему.
Для серии предусмотрены исполнения с различными видами взрывозащиты, включая искробезопасные цепи, повышенную защиту вида «e», взрывонепроницаемую оболочку и защиту от воспламенения пыли. Конкретное исполнение выбирается с учётом условий эксплуатации и требований объекта.
Максимальное количество клеммных терминалов:
| Сечение, мм² | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 70 |
|---|---|---|---|---|---|---|---|---|---|
| Количество, шт. | 70 | 60 | 60 | 45 | 31 | 26 | 19 | 16 | 10 |
Максимальное количество метрических отверстий:
| Стороны корпуса | M20 | M25 | M32 | M40 | M50 | M63 |
|---|---|---|---|---|---|---|
| Левая и правая | 32 | 32 | 18 | 14 | 7 | 7 |
| Верхняя и нижняя | 14 | 14 | 8 | 6 | 3 | 3 |
Технические характеристики
Применение
КНВ-Н 4422 применяется для расключения кабельных линий, соединения проводников и формирования силовых, сигнальных, измерительных и управляющих цепей во взрывоопасных зонах.
Коробка подходит для систем автоматизации технологических процессов, КИПиА, цепей управления промышленным оборудованием и других электротехнических систем, где требуется размещение нескольких групп соединений в одном корпусе.
Прямоугольная форма особенно удобна для схем с преимущественным подводом кабелей с левой и правой сторон. Для резьбы M20 и M25 на каждой из этих сторон допускается до 32 отверстий, тогда как на верхней и нижней — до 14.
Внутренняя вместимость зависит от сечения проводников. Для 1,5 мм² допускается до 70 клеммных терминалов, для 2,5 и 4 мм² — до 60, для 6 мм² — до 45. Для силовых проводников сечением 70 мм² предусматривается до 10 терминалов.
Преимущества практического использования
Одно из ключевых преимуществ КНВ-Н 4422 — высокая вместимость боковых фланцев. Для метрических вводов M20 и M25 на левой и правой сторонах можно выполнить до 32 отверстий, для M32 — до 18, для M40 — до 14.
Диапазон метрических резьб от M20 до M63 позволяет комплектовать коробку под кабели различного диаметра. Для крупных вводов M50 и M63 допускается до семи отверстий на левой и правой сторонах.
Корпус из AISI 316L обеспечивает устойчивость к коррозии и позволяет применять коробку в сложных промышленных условиях.
Внутренняя компоновка может включать проводники сечением от 1,5 до 70 мм². Количество клеммных терминалов подбирается в зависимости от их размера и требуемого монтажного пространства.
Фланцевое исполнение даёт возможность рационально распределить кабельные вводы по сторонам корпуса и адаптировать коробку под фактическое направление кабельных трасс.
Купить Взрывозащищенная клеммная коробка КНВ-Н 4422 из нержавеющей стали AISI 316L с фланцами
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 4422 из нержавеющей стали AISI 316L с фланцами и комплектацией под конкретную электрическую схему.
Для подбора исполнения необходимо указать требуемый вид взрывозащиты, количество и сечение проводников, число клеммных терминалов, количество подключаемых кабелей, размеры метрической резьбы, стороны размещения кабельных вводов и необходимое дополнительное оснащение.
