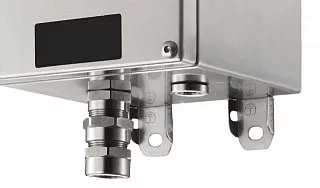

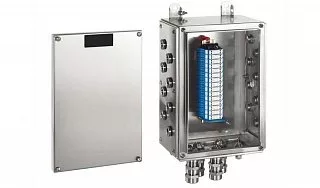

Взрывозащищенная клеммная коробка КНВ-Н 6020 из нержавеющей стали AISI 316L с фланцами
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 6020 из нержавеющей стали AISI 316L с фланцами предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах, где требуется применение электрооборудования во взрывозащищённом исполнении.
Модель отличается вытянутой формой корпуса и рассчитана на организацию кабельных подключений с преимущественным расположением вводов на верхней и нижней сторонах. Фланцевая конструкция предоставляет дополнительную площадь для размещения кабельных вводов и позволяет адаптировать коробку под особенности кабельной разводки.
Корпус и крышка изготовлены из нержавеющей стали AISI 316L. Материал обладает высокой коррозионной стойкостью, что позволяет эксплуатировать оборудование в производственных помещениях и на наружных установках, в том числе в условиях повышенной влажности и воздействия агрессивных промышленных сред.
Внутренняя компоновка формируется под конкретную электрическую схему. Клеммные терминалы размещаются на DIN-рейках с учётом количества подключаемых линий, сечения проводников и требований к организации соединений.
Максимальное количество клеммных терминалов:
| Сечение, мм² | Количество, шт. |
|---|---|
| 1,5 | 100 |
| 2,5 | 80 |
| 4 | 69 |
| 6 | 53 |
| 10 | 42 |
| 16 | 33 |
Максимальное количество метрических отверстий:
| Стороны корпуса | M20 | M25 | M32 | M40 | M50 | M63 |
|---|---|---|---|---|---|---|
| Левая и правая | 14 | 14 | 8 | 6 | 3 | 3 |
| Верхняя и нижняя | 44 | 44 | 24 | 18 | 7 | 7 |
Технические характеристики
Применение
КНВ-Н 6020 применяется для соединения кабельных линий, распределения электрических цепей и формирования коммутационных узлов на промышленных объектах с требованиями к взрывозащите оборудования.
Коробка подходит для систем автоматизации технологических процессов, КИПиА, подключения промышленного оборудования, а также организации сигнальных, измерительных и управляющих цепей.
Вытянутая конфигурация корпуса позволяет использовать модель в схемах, где основное количество кабельных линий подходит сверху и снизу. При использовании вводов с резьбой M20 или M25 на этих сторонах допускается до 44 отверстий, что обеспечивает возможность подключения большого количества кабелей.
Внутренняя вместимость позволяет создавать многоканальные коммутационные узлы. Для проводников сечением 1,5 мм² предусмотрено до 100 клеммных терминалов, для 2,5 мм² — до 80, для 4 мм² — до 69.
При подборе исполнения учитываются характеристики взрывоопасной зоны, количество электрических цепей, параметры подключаемых кабелей и направление кабельных трасс.
Преимущества практического использования
Основное конструктивное преимущество КНВ-Н 6020 — высокая вместимость верхних и нижних фланцев. Для метрической резьбы M20 и M25 допускается размещение до 44 отверстий, для M32 — до 24, для M40 — до 18. Это позволяет организовать разветвлённую кабельную схему с преимущественным подключением с двух противоположных сторон.
Различная вместимость сторон корпуса предоставляет возможность распределять кабельные вводы в соответствии с конфигурацией объекта. На левой и правой сторонах также предусмотрена установка вводов с резьбой от M20 до M63.
Корпус из нержавеющей стали AISI 316L обладает высокой устойчивостью к коррозии и подходит для эксплуатации в сложных промышленных условиях, включая наружное размещение оборудования.
КНВ-Н 6020 рассчитана на установку клеммных терминалов для проводников сечением от 1,5 до 16 мм². При использовании проводников 6 мм² допускается размещение до 53 терминалов, для 10 мм² — до 42, для 16 мм² — до 33.
Внутренняя компоновка подбирается индивидуально. Расположение DIN-реек, групп клеммных соединений и элементов заземления определяется электрической схемой, количеством подключаемых линий и требованиями к монтажу.
Купить Взрывозащищенная клеммная коробка КНВ-Н 6020 из нержавеющей стали AISI 316L с фланцами
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 6020 из нержавеющей стали AISI 316L с фланцами для комплектации промышленных электротехнических систем.
Для подбора исполнения необходимо указать требуемый вид взрывозащиты, количество и сечение проводников, число клеммных терминалов, количество подключаемых кабелей, размеры метрической резьбы и стороны размещения кабельных вводов.
Комплектация определяется с учётом электрической схемы объекта, условий эксплуатации, требований к организации заземления и необходимого дополнительного оснащения.
