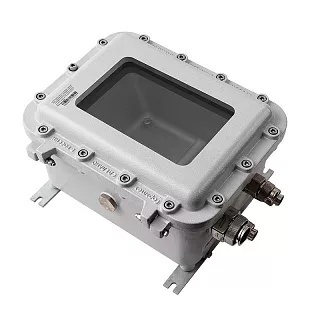

Взрывозащищенная коробка ЩОРВ654533-О3020 из алюминиевого сплава с окном
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная коробка ЩОРВ654533-О3020 предназначена для размещения приборов и компонентов, состояние или показания которых необходимо контролировать через окно в крышке корпуса.
Модель имеет внутреннее пространство 570×370×255 мм и окно 300×200×19 мм. Увеличенная глубина корпуса позволяет размещать оборудование, которому требуется больше пространства по глубине, сохраняя крупную прямоугольную область визуального контроля.
По сравнению с ЩОРВ654526-О3020 длина и ширина корпуса, а также размер окна остаются одинаковыми, при этом внутренняя глубина увеличивается со 183 до 255 мм.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ6545А | 540 × 340 | 2 | 0,995 |
| Панель из нержавеющей стали Щ6545Н | 540 × 340 | 2 | 2,967 |
Для внутреннего монтажа предусмотрена панель размером 540×340 мм толщиной 2 мм. Доступны исполнения из алюминия и нержавеющей стали.
Максимальное количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона Б, NPT/M |
|---|---|---|
| 01 | 48/48 | 30/30 |
| 1 | 46/48 | 29/30 |
| 2 | 38/38 | 22/22 |
| 3 | 25/25 | 15/16 |
| 4 | 20/21 | 12/12 |
| 5 | 14/14 | 9/9 |
| 6 | 11/11 | 6/6 |
| 7 | 8/8 | 5/5 |
| 8 | 5/5 | 3/3 |
Для корпуса ЩОРВ654533 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 48/48 вводов по стороне А и до 30/30 по стороне Б. Для кода 1 — до 46/48 по стороне А и до 29/30 по стороне Б.
Элементы управления и индикации
На крышке ЩОРВ654533-О3020 предусмотрена установка до 20 кнопок управления и сигнальных ламп.
Технические характеристики
Применение
ЩОРВ654533-О3020 подходит для приборных и управляющих сборок, где требуется большое внутреннее пространство по глубине и крупная область визуального контроля.
Внутренние размеры 570×370×255 мм позволяют размещать оборудование на монтажной панели 540×340 мм. Окно 300×200×19 мм подходит для контроля нескольких приборов или компонентов, расположенных в пределах видимой области крышки.
При подборе учитываем размеры и глубину оборудования, расположение контролируемых элементов относительно окна, количество кабельных линий, типы вводов, стороны их размещения и материал монтажной панели.
Преимущества практического использования
Внутренняя глубина 255 мм позволяет использовать корпус для более объемной компоновки оборудования по сравнению с ЩОРВ654526-О3020.
Монтажная панель размером 540×340 мм предоставляет значительную площадь для размещения внутренних компонентов.
Для кабельного ввода кода 01 предусмотрено до 48/48 вводов по стороне А и до 30/30 по стороне Б. На крышке может быть установлено до 20 кнопок управления и сигнальных ламп.
Следующий типоразмер — ЩОРВ654533-О2435 с внешними габаритами 650×450×337 мм, внутренними размерами 570×370×293 мм и окном 350×243×19 мм.
Купить Взрывозащищенная коробка ЩОРВ654533-О3020 из алюминиевого сплава с окном
Мы можем подобрать ЩОРВ654533-О3020 под конкретный состав оборудования. Для заказа укажите размеры и глубину устанавливаемых приборов, требования к размеру окна, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели, количество элементов управления и индикации и необходимые дополнительные исполнения.Похожие товары
