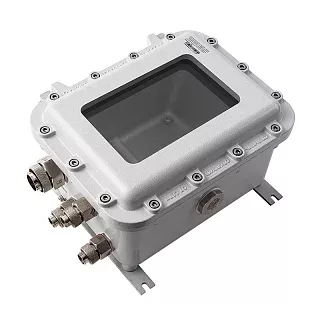

Взрывозащищенная коробка ЩОРВ725224-О3020 из алюминиевого сплава с окном
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная коробка ЩОРВ725224-О3020 предназначена для размещения приборов и компонентов, состояние или показания которых необходимо контролировать через окно в крышке корпуса.
Модель имеет внутреннее пространство 639×439×159 мм и окно 300×200×19 мм. Значительные размеры внутренней монтажной зоны позволяют распределять оборудование по большой площади корпуса, при этом прямоугольное окно формирует отдельную область визуального контроля.
Для корпуса ЩОРВ725224 предусмотрено также исполнение ЩОРВ725224-О3247 с увеличенным окном 447×317×19 мм. При выборе между исполнениями можно учитывать требуемую площадь визуального контроля и допустимую глубину внутренней компоновки.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ7252А | 597 × 397 | 3 | 1,927 |
| Панель из нержавеющей стали Щ7252Н | 597 × 397 | 2 | 3,830 |
Для внутреннего монтажа предусмотрена панель размером 597×397 мм. Толщина алюминиевой панели составляет 3 мм, панели из нержавеющей стали — 2 мм.
Максимальное количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона Б, NPT/M |
|---|---|---|
| 01 | 28/29 | 19/19 |
| 1 | 27/28 | 18/18 |
| 2 | 22/22 | 14/14 |
| 3 | 17/17 | 12/12 |
| 4 | 10/11 | 7/7 |
| 5 | 8/8 | 5/5 |
| 6 | 6/6 | 4/4 |
| 7 | 5/5 | 3/3 |
| 8 | 4/4 | 3/3 |
Для корпуса ЩОРВ725224 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 28/29 вводов по стороне А и до 19/19 по стороне Б. Для кода 1 — до 27/28 по стороне А и до 18/18 по стороне Б.
Элементы управления и индикации
На крышке ЩОРВ725224-О3020 предусмотрена установка до 24 кнопок управления и сигнальных ламп.
Технические характеристики
Применение
ЩОРВ725224-О3020 подходит для приборных и управляющих сборок, где требуется большая площадь внутренней монтажной зоны и отдельное окно для визуального контроля оборудования.
Внутренние размеры 639×439×159 мм позволяют размещать компоненты на монтажной панели 597×397 мм. Окно 300×200×19 мм может использоваться для контроля группы приборов или отдельных элементов, расположенных в видимой области крышки.
При подборе учитываем размеры оборудования, требуемую внутреннюю глубину, расположение контролируемых элементов относительно окна, количество кабельных линий, типы вводов, стороны их размещения и материал монтажной панели.
Преимущества практического использования
Монтажная панель размером 597×397 мм предоставляет большую площадь для размещения внутренних компонентов.
Окно 300×200×19 мм позволяет организовать отдельную область визуального контроля без необходимости увеличивать размер окна до максимально доступного для этого корпуса исполнения.
Для кабельного ввода кода 01 предусмотрено до 28/29 вводов по стороне А и до 19/19 по стороне Б. На крышке может быть установлено до 24 кнопок управления и сигнальных ламп.
Следующий типоразмер — ЩОРВ725224-О3247 с внешними габаритами 723×523×259 мм, внутренними размерами 639×439×143 мм и окном 447×317×19 мм.
Купить Взрывозащищенная коробка ЩОРВ725224-О3020 из алюминиевого сплава с окном
Мы можем подобрать ЩОРВ725224-О3020 под конкретный состав оборудования. Для заказа укажите размеры устанавливаемых приборов, требования к размеру окна, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели, количество элементов управления и индикации и необходимые дополнительные исполнения.Похожие товары
