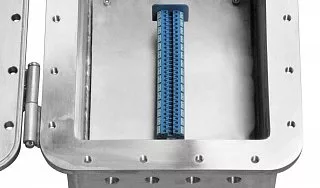

Взрывозащищенный корпус УНВ-Н(В)-123 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-123 из нержавеющей стали AISI 316L предназначен для размещения электротехнических компонентов и организации кабельных соединений во взрывоопасных средах. Отличительная особенность модели — удлинённая узкая конструкция, позволяющая последовательно располагать внутренние компоненты и подключать несколько кабельных линий через длинные стенки оболочки.
Наружные габариты корпуса — 300 × 111 × 104 мм, внутренние размеры — 270 × 81 × 64 мм. Масса — 20 кг. Конструкция предусматривает монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Для серии предусмотрены исполнения с маркировкой взрывозащиты 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются выбранной комплектацией.
Степень защиты оболочки — IP66/67. Для обеспечения IP67 предусмотрена дополнительная прокладка по периметру крышки. Температурные исполнения серии предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Конструкция допускает выполнение резьбовых отверстий для кабельных вводов на коротких и длинных стенках корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона, шт. | Длинная сторона, шт. |
|---|---|---|
| M20 | 2 | 6 |
| M25 | 1 | 6 |
| M32 | 1 | 4 |
| M40 | 1 | — |
| M50 | 1 | — |
Указанные значения относятся к отверстиям одного типоразмера. При комбинировании различных размеров резьбы учитываются допустимые расстояния между отверстиями и требования к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-123 применяется при создании компактных взрывозащищённых устройств коммутации, распределения электрических цепей, промышленной сигнализации и технологического контроля.
Удлинённое внутреннее пространство подходит для последовательного размещения небольших клеммных групп и отдельных электротехнических компонентов. Возможность установки до шести кабельных вводов M20 или M25 на длинной стороне позволяет организовывать несколько внешних подключений. Конкретная комплектация определяется размерами оборудования и параметрами электрических цепей.
Корпус может использоваться на химических, нефтехимических и нефтегазовых предприятиях, где требуется коррозионная стойкость нержавеющей стали AISI 316L. Эксплуатация готового оборудования во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Главная особенность УНВ-Н(В)-123 — протяжённое монтажное пространство при небольшой ширине и глубине. Такая геометрия удобна для последовательного расположения компонентов и организации кабельных подключений вдоль корпуса.
По сравнению с УНВ-Н(В)-12 модель имеет увеличенную длину при близких размерах поперечного сечения. Это позволяет размещать более протяжённые группы оборудования без существенного увеличения других габаритов оболочки.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость при эксплуатации в соответствующих промышленных средах. Взрывонепроницаемая конструкция Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту от проникновения пыли и воды в соответствующем исполнении.
Купить Взрывозащищенный корпус УНВ-Н(В)-123 из нержавеющей стали AISI 316L
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ-Н(В)-123 из нержавеющей стали AISI 316L для комплектации компактных электротехнических устройств и систем промышленной автоматизации.
Для подбора необходимо указать назначение оборудования, требуемую маркировку взрывозащиты, условия эксплуатации, габариты устанавливаемых компонентов и параметры электрических цепей. При согласовании комплектации учитываются количество, тип и расположение кабельных вводов, температурное исполнение и необходимое дополнительное оснащение.
