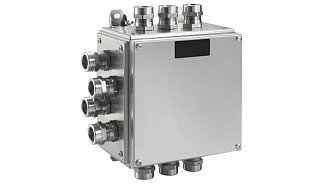

Взрывозащищенная клеммная коробка КНВ-Н 3333B из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 3333B из нержавеющей стали предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах со взрывоопасными газовыми и пылевыми средами.
Корпус и крышка изготовлены из нержавеющей стали AISI 316L. Материал отличается высокой коррозионной стойкостью, поэтому коробка подходит для размещения в производственных помещениях и на наружных установках, в том числе при воздействии влаги и агрессивных промышленных сред.

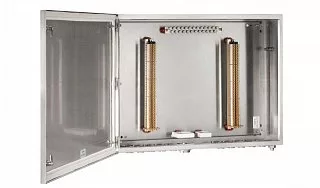

КНВ-Н 3333B рассчитана на достаточно сложные схемы коммутации с большим количеством клеммных соединений и кабельных вводов. Внутри корпуса клеммные терминалы устанавливаются на DIN-рейках, закреплённых на монтажной пластине. Компоновка формируется под конкретную электрическую схему с учётом сечения проводников и количества подключаемых линий.
Квадратное исполнение корпуса обеспечивает одинаковые возможности размещения вводов на сторонах B–D и A–C. Конструкция позволяет применять как небольшие кабельные вводы 3/8″, 1/2″, M20 и M25, так и более крупные — до 1 1/2″ и M63.
Максимальное количество отверстий:
| Резьба | B–D, шт. | A–C, шт. |
|---|---|---|
| 3/8″ | 23 | 23 |
| 1/2″ | 23 | 23 |
| 3/4″ | 12 | 12 |
| 1″ | 10 | 10 |
| 1 1/4″ | 4 | 4 |
| 1 1/2″ | 4 | 4 |
| M20 | 23 | 23 |
| M25 | 23 | 23 |
| M32 | 12 | 12 |
| M40 | 10 | 10 |
| M50 | 4 | 4 |
| M63 | 4 | 4 |
Максимальное количество клеммных терминалов:
| Сечение, мм² | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 70 |
|---|---|---|---|---|---|---|---|---|---|
| Количество, шт. | 100 | 80 | 70 | 54 | 40 | 32 | 24 | 17 | 8 |
Технические характеристики
Применение
КНВ-Н 3333B применяется для организации разветвлённых электрических соединений на промышленных объектах, где требуется размещение значительного количества клеммных терминалов в одном корпусе.
Коробка подходит для силовых, сигнальных, измерительных и управляющих цепей, систем автоматизации технологических процессов, контрольно-измерительного оборудования и других электротехнических систем во взрывоопасных зонах.
Высокая вместимость позволяет использовать модель в узлах с большим числом подключаемых кабельных линий. Для проводников сечением 1,5 мм² возможно размещение до 100 клеммных терминалов, для 2,5 мм² — до 80, для 4 мм² — до 70.
При выборе компоновки необходимо учитывать одновременно сечение проводников, количество терминалов, число кабелей, типоразмеры кабельных вводов и их распределение по сторонам корпуса.
Преимущества практического использования
Одно из основных преимуществ КНВ-Н 3333B — большая вместимость внутреннего пространства. В зависимости от сечения проводников коробка рассчитана на размещение от 8 клеммных терминалов для 70 мм² до 100 терминалов для 1,5 мм².
Симметричная форма корпуса обеспечивает одинаковую допустимую плотность кабельных вводов на сторонах A–C и B–D. При использовании резьбы 3/8″, 1/2″, M20 или M25 на каждой из сторон соответствующей группы допускается до 23 отверстий.
Диапазон доступных размеров резьбы позволяет комплектовать коробку под кабели различного диаметра: от компактных вводов до исполнений с резьбой 1 1/2″ или M63.
Корпус из нержавеющей стали AISI 316L обеспечивает устойчивость к коррозии и рассчитан на эксплуатацию в сложных промышленных условиях. Внутренняя компоновка может формироваться индивидуально под электрическую схему объекта.
При необходимости коробка может дополняться элементами заземления, монтажными компонентами, петлями, дренажными и вентиляционными устройствами и другим оборудованием, предусмотренным для серии.
Купить Взрывозащищенная клеммная коробка КНВ-Н 3333B из нержавеющей стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 3333B из нержавеющей стали с подготовкой корпуса и внутренней компоновкой под конкретную электрическую схему.
Для подбора исполнения необходимо указать количество и сечение проводников, число клеммных терминалов, количество подключаемых кабелей, требуемые размеры и резьбу кабельных вводов, стороны их размещения и необходимую дополнительную комплектацию.
