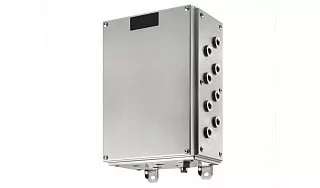

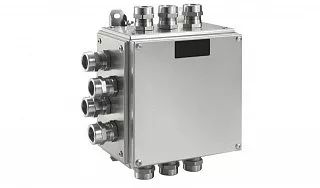

Взрывозащищенная клеммная коробка КНВ-Н 4422A из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 4422A из нержавеющей стали предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах с взрывоопасными газовыми и пылевыми средами.
Модель относится к глубоким исполнениям серии без фланцев. Увеличенная глубина корпуса обеспечивает дополнительное монтажное пространство для размещения клеммных терминалов, DIN-реек и внутренней кабельной разводки.
Корпус и крышка изготовлены из нержавеющей стали AISI 316L. Материал обладает высокой коррозионной стойкостью и подходит для эксплуатации внутри производственных помещений и на наружных установках, в том числе при воздействии влаги и агрессивных промышленных сред.
Внутренняя компоновка формируется под конкретную электрическую схему. Клеммные терминалы размещаются на DIN-рейках, закреплённых на монтажной пластине. При комплектации учитываются количество цепей, сечение проводников, расположение клемм и необходимое пространство для подключения.
Максимальное количество клеммных терминалов:
| Сечение, мм² | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 70 |
|---|---|---|---|---|---|---|---|---|---|
| Количество, шт. | 70 | 60 | 60 | 45 | 31 | 26 | 19 | 16 | 10 |
Технические характеристики
Применение
КНВ-Н 4422A применяется для расключения силовых, сигнальных, измерительных и управляющих линий, соединения проводников и организации промежуточных узлов коммутации во взрывоопасных зонах.
Коробка подходит для систем автоматизации технологических процессов, КИПиА, цепей управления промышленным оборудованием и других электротехнических систем, где требуется разместить несколько групп клеммных соединений в одном корпусе.
При использовании проводников сечением 1,5 мм² возможно размещение до 70 клеммных терминалов. Для сечений 2,5 и 4 мм² допускается до 60 терминалов, для 6 мм² — до 45.
Модель может применяться и для силовых соединений с проводниками увеличенного сечения: для 25 мм² допускается до 19 терминалов, для 35 мм² — до 16, для 70 мм² — до 10.
Преимущества практического использования
Глубокое исполнение корпуса предоставляет дополнительное пространство для прокладки проводников, подключения кабелей и размещения клеммных блоков по сравнению с неглубокими коробками серии.
КНВ-Н 4422A рассчитана на проводники сечением от 1,5 до 70 мм². Это позволяет использовать модель как для многоканальных управляющих и сигнальных цепей, так и для силовых подключений.
Корпус из нержавеющей стали AISI 316L устойчив к коррозии и подходит для сложных промышленных условий эксплуатации.
Внутренняя компоновка подбирается индивидуально под электрическую схему объекта. Можно учитывать количество клемм, разделение цепей по функциональному назначению, размещение DIN-реек, элементов заземления и дополнительного оборудования.
Исполнение без фланцев позволяет использовать увеличенный внутренний объём корпуса без дополнительного расширения конструкции по периметру.
Купить Взрывозащищенная клеммная коробка КНВ-Н 4422A из нержавеющей стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 4422A из нержавеющей стали с внутренней компоновкой под требования конкретной электрической схемы.
Для подбора исполнения необходимо указать количество и сечение проводников, требуемое число клеммных терминалов, параметры подключаемых кабелей, условия эксплуатации, требования к кабельным вводам и дополнительной комплектации.
