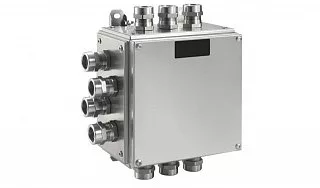

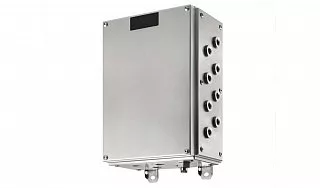

Взрывозащищенная клеммная коробка КНВ-Н 5040B из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 5040B из нержавеющей стали предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах с взрывоопасными газовыми и пылевыми средами.
Корпус и крышка выполнены из нержавеющей стали AISI 316L. Материал устойчив к коррозии и подходит для эксплуатации внутри производственных помещений и на наружных установках, в том числе в условиях повышенной влажности и воздействия агрессивных промышленных сред.

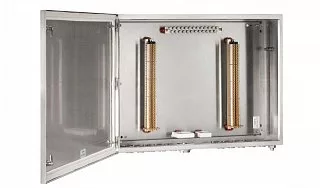

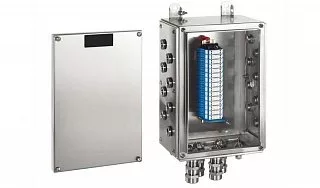

КНВ-Н 5040B рассчитана на построение крупных коммутационных узлов с большим количеством кабельных линий. Клеммные терминалы размещаются на DIN-рейках, закреплённых на внутренней монтажной пластине. Состав и расположение оборудования определяются электрической схемой, сечением проводников и количеством подключаемых кабелей.
Конструкция позволяет распределять кабельные вводы по различным сторонам корпуса. Для данной модели стороны A–C обладают большей вместимостью по большинству типоразмеров вводов, чем стороны B–D, что можно учитывать при ориентации коробки относительно кабельных трасс.
Максимальное количество отверстий:
| Резьба | B–D, шт. | A–C, шт. |
|---|---|---|
| 3/8″ | 29 | 35 |
| 1/2″ | 29 | 35 |
| 3/4″ | 16 | 26 |
| 1″ | 12 | 16 |
| 1 1/4″ | 6 | 8 |
| 1 1/2″ | 6 | 8 |
| M20 | 29 | 35 |
| M25 | 29 | 35 |
| M32 | 16 | 26 |
| M40 | 12 | 16 |
| M50 | 6 | 8 |
| M63 | 6 | 8 |
Максимальное количество клеммных терминалов:
| Сечение, мм² | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 70 | 95 | 120 | 150 | 240 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Количество, шт. | 163 | 117 | 90 | 70 | 55 | 43 | 31 | 24 | 15 | 11 | 9 | 7 | 4 |
Технические характеристики
Применение
КНВ-Н 5040B применяется для коммутации силовых, сигнальных, измерительных и управляющих цепей на промышленных объектах. Модель подходит для систем автоматизации, КИПиА, управления технологическим оборудованием и других электротехнических систем, где требуется объединить значительное количество соединений в одном корпусе.
Большая вместимость позволяет использовать коробку в разветвлённых кабельных сетях. При сечении проводников 1,5 мм² возможно размещение до 163 клеммных терминалов, при 2,5 мм² — до 117, при 4 мм² — до 90.
Модель подходит и для силовых соединений с проводниками большого сечения: предусмотрены варианты компоновки для кабелей до 240 мм². Допустимое количество терминалов при этом определяется сечением проводников и занимаемым ими монтажным пространством.
При выборе расположения коробки на объекте можно учитывать повышенную вместимость сторон A–C. Например, для резьбы 3/8″, 1/2″, M20 и M25 на этих сторонах допускается до 35 отверстий.
Преимущества практического использования
КНВ-Н 5040B рассчитана на высокую плотность электрических соединений. В зависимости от сечения проводников внутри корпуса может размещаться от 4 до 163 клеммных терминалов.
Широкий диапазон доступных типоразмеров кабельных вводов позволяет использовать коробку для кабелей различного диаметра. Предусмотрены резьбы от 3/8″ и M20 до 1 1/2″ и M63.
Различная вместимость сторон корпуса даёт возможность адаптировать схему вводов к фактическому направлению кабельных трасс. На сторонах A–C может размещаться до 35 отверстий небольшого диаметра, на сторонах B–D — до 29.
Корпус из нержавеющей стали AISI 316L обладает высокой коррозионной стойкостью и подходит для сложных условий промышленной эксплуатации.
Внутренняя компоновка формируется индивидуально под задачу: учитываются количество клеммных терминалов, сечения проводников, число и диаметры кабелей, расположение вводов, требования к заземлению и дополнительному оснащению.
Купить Взрывозащищенная клеммная коробка КНВ-Н 5040B из нержавеющей стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 5040B из нержавеющей стали с подготовкой под конкретную электрическую и кабельную схему.
Для подбора исполнения необходимо указать количество и сечение проводников, требуемое число клеммных терминалов, количество подключаемых кабелей, размеры и резьбу кабельных вводов, стороны их размещения и необходимую дополнительную комплектацию.
