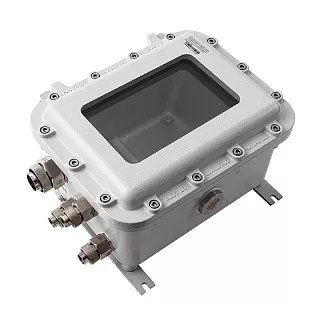

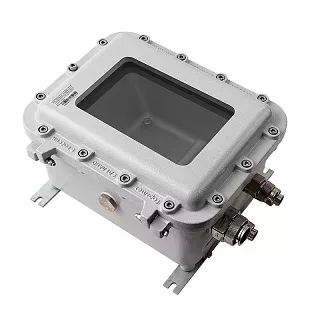

Взрывозащищенная коробка ЩОРВ281813-О0505 из алюминиевого сплава с окном
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная коробка ЩОРВ281813-О0505 предназначена для размещения оборудования, состояние или показания которого необходимо контролировать через окно в крышке корпуса. Размер окна 50×50×12 мм подходит для компактной приборной компоновки, где требуется сохранить возможность визуального контроля без открывания корпуса.
Для монтажа корпуса предусмотрено стандартное крепление 160×124 мм с резьбой М6. Альтернативный вариант — крепление скобами 160×155 мм с отверстиями диаметром 9 мм. Масса коробки составляет 6,7 кг.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ2818А | 206 × 100 | 2 | 0,112 |
| Панель из нержавеющей стали Щ2818Н | 206 × 100 | 2 | 0,333 |
Для внутренней компоновки предусмотрена монтажная панель размером 206×100 мм толщиной 2 мм. Доступны исполнения из алюминия и нержавеющей стали.
Максимальное количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона Б, NPT/M |
|---|---|---|
| 01 | 4/4 | 2/2 |
| 1 | 4/4 | 2/2 |
| 2 | 4/4 | 2/2 |
| 3 | 3/3 | 2/2 |
Для ЩОРВ281813 предусмотрены кабельные вводы кодов 01–3. Для кодов 01, 1 и 2 по стороне А допускается до 4/4 вводов, по стороне Б — до 2/2. Для кода 3 предусмотрено до 3/3 вводов по стороне А и до 2/2 по стороне Б.
Элементы управления и индикации
На крышке ЩОРВ281813-О0505 предусмотрена установка до 4 кнопок управления и сигнальных ламп.
Технические характеристики
Применение
ЩОРВ281813-О0505 подходит для компактных приборных и управляющих сборок, в которых требуется визуальный контроль оборудования через окно в крышке. Внутреннее пространство 212×112×89 мм позволяет разместить небольшую монтажную панель и организовать кабельные подключения с учетом доступных сторон корпуса.
При подборе учитываем размеры устанавливаемого оборудования, требуемую область визуального контроля, количество кабельных подключений и необходимость размещения кнопок управления или сигнальных ламп на крышке.
Преимущества практического использования
Окно размером 50×50×12 мм позволяет контролировать установленное внутри оборудование без открывания корпуса.
Компактные габариты 282×182×135 мм сочетаются с монтажной панелью 206×100 мм. Для кабельных подключений предусмотрены вводы кодов 01–3, а на крышке может быть размещено до 4 кнопок управления и сигнальных ламп.
Следующий типоразмер — ЩОРВ302021-О1508 с внешними габаритами 304×204×211 мм, внутренними размерами 240×140×150 мм и окном 150×80×15 мм.
Купить Взрывозащищенная коробка ЩОРВ281813-О0505 из алюминиевого сплава с окном
Мы можем подобрать ЩОРВ281813-О0505 под конкретный состав оборудования. Для заказа укажите размеры устанавливаемых приборов, требования к визуальному контролю через окно, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели, количество элементов управления и индикации и необходимые дополнительные исполнения.
